汽車的排氣系統由哪幾個部分組成？各部分工況有什么差別？用的鋼鐵材料都一樣嗎？讓我們一起去了解一下吧！

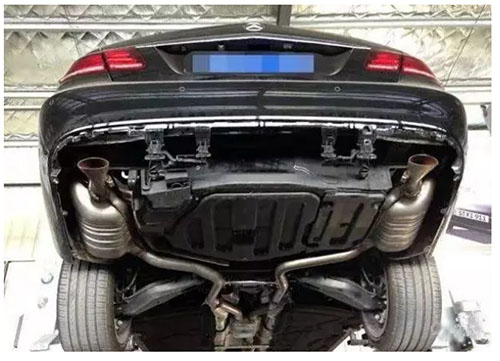

一、汽車排氣系統組成：

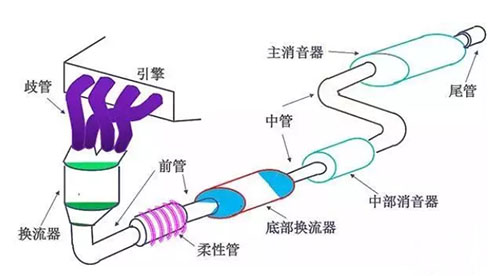

汽車排氣系統主要由排氣歧管、前管、換流器、柔性管、中管、消音器和尾管組成。

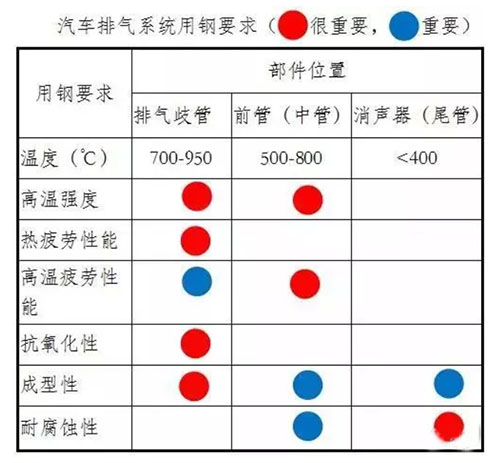

二、用鋼要求：

排氣系統上的零部件使用環境主要分為低溫端（中管、消音器、尾管）和中高溫端（前管、歧管）。低溫端主要使用耐冷凝液腐蝕鋼鐵材料。高溫端使用耐高溫氧化、高溫疲勞及高溫鹽蝕的鋼鐵材料為主。

三、汽車排氣系統主要用鐵素體不銹鋼：

鐵素體不銹鋼廣泛應用于汽車尾氣排放系統，目前主要使用低鉻和中高鉻系列的超純鐵素體不銹鋼。在過去的30年中，歐洲和日本大量開發鐵素體不銹鋼并廣泛應用于汽車尾氣排放系統中，使汽車排氣系統用不銹鋼達到100%。目前，在日本和歐洲已經形成了低鉻和中高鉻系列的汽車排氣系統用鐵素體不銹鋼。

汽車排放系統用鐵素體不銹鋼主要生產廠以寶鋼、太鋼、JFE、NSS、NSSC、POSCO?及?ARCELOR?等為代表。

鋼種包括兩類，一類是低鉻系列如SUH409L?等，還有一類是中鉻系列如SUS429，SUS432L，SUS439L，SUS436L，SUS441?等。

按照使用環境溫度來說，其中用于低溫——中溫用不銹鋼主要產品如SUH409L、SUS439L、SUS432L，SUS436L?等，用于中高溫的鋼種主要有SUS436L、SUS429、SUS441，SUS434?等。

其中409系列的低鉻鐵素體不銹鋼因?yàn)榧婢呓?jīng)濟性和實用性的優點，使用最為廣泛，低鉻的409?鐵素體不銹鋼使用量約占到全部汽車排氣系統使用量的50~60%左右。

中鉻的鐵素體不銹鋼系列特別是添加了耐腐蝕合金?Mo?的?SUS436L?等不銹鋼耐蝕性進一步提高。中鉻的?SUS439?不銹鋼因?yàn)榫哂斜?409L?更好的耐腐蝕性能及比?436L?更低的制造成本，更受到主機廠青睞。

四、選材不當容易出現的問題：

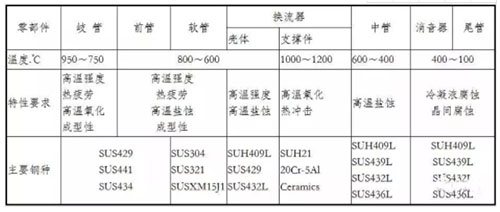

汽車排氣系統零部件涵蓋了包括從高溫岐管到低溫尾管等主要部件。排氣歧管和前管使用部位靠近引擎的高溫部，使用溫度區間在700~900℃，所要求的材料特性主要是高溫強度、高溫抗氧化及熱疲勞特性、耐氧化性和耐高溫鹽蝕性。排氣系統的中管、消音器及尾管，在距離引擎相對較遠的部位，使用溫度區間在600~100℃，需要材料有良好的耐鹽蝕和耐冷凝液腐蝕性。

4.1?高溫氧化和高溫?zé)崞?/p>

汽車排氣系統零部件高溫氧化和熱疲勞是高溫促使材料表面氧化并在表面形成微裂紋，裂紋尖端繼續氧化，甚至局部脫落，加速氧化和熱疲勞破壞。

熱疲勞裂紋與循環溫差、零件表面缺口狀態和材料有關。循環溫差越大、表面缺口越尖銳，就越容易發生熱疲勞。

表面熱疲勞氧化及剝落現象隨循環上限溫度的增高而愈加顯著，表面氧化物的開裂也愈加嚴重.低溫下表面氧化物主要開裂成微細裂紋，隨著循環上限溫度的提高，裂紋明顯加長形成細長主裂紋，直至粗長主裂紋，一般高循環溫度下（超過?600℃）材料熱疲勞抗力較差。

兩種不銹鋼950℃300?周期循環氧化后的表面形貌

4.2?高溫鹽蝕

汽車排氣系統高溫鹽蝕主要是在靠近沿海地區及寒冷地區發生，因?yàn)榇髿庵宣}分較高及冬季道路除雪的融雪鹽作用于排氣系統高溫零部件，導致的一種表面腐蝕失效。

高溫鹽蝕發生的機理主要是高溫氧化引起的，由于鋼的晶界成了氧的擴散通道，高溫鹽蝕呈現為晶界氧化的形態。而腐蝕環境中的Na+的存在，會顯著促進鐵素體不銹鋼的高溫鹽蝕腐蝕，導致排氣系統高溫端零部件失效。

其腐蝕失效是高溫氧化在不銹鋼表面及晶界附近生成的?Cr2O3與Na+反應，變成水溶性的?Na2CrO4，當其在常溫下溶于水時，在鋼的氧化皮附近的脫?Cr?層就會曝露出來并在此氧化。如此反復下去，不銹鋼材料的鹽蝕行為導致了零部件的腐蝕失效。其失效反應如下：

汽車排氣系統前管高溫鹽蝕表面形貌

4.3冷凝液腐蝕

汽車發動后一段時間內，尾氣中的水分經過汽車排氣系統在消音器部位冷卻凝結產生冷凝液。汽車排氣凝聚液中普遍含有NH4+,CO3?2-,SO32-，SO4?2-和Cl-等離子。SO32-，SO4?2-和Cl-等腐蝕離子的冷凝液將對排氣系統冷端（消聲器和尾管）部位產生如均勻腐蝕和點蝕等腐蝕，導致了零部件失效。

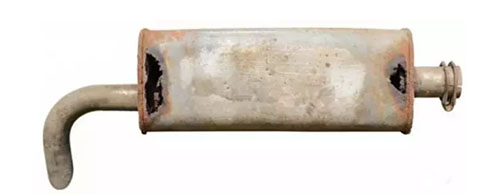

排氣系統消聲器冷凝液腐蝕形貌（局部穿孔）

4.4晶間腐蝕

晶間腐蝕也是汽車排氣系統零部件的主要失效方式之一，主要發生在零部件的焊接部位。汽車排氣系統中的管件及不同零部件的結合等都是采用焊接加工的連接方式。對于低鉻的鐵素體不銹鋼由于其基體的鉻含量較低（11~12%Cr），當冶煉時不銹鋼的碳含量不能達到足夠低的程度，零部件的焊接部位在冷凝液作用下就會發生焊縫的晶間腐蝕行為，導致零部件失效。

五、排氣系統用不銹鋼的認證：

如同汽車用鋼板認證一樣，汽車排氣系統零部件也需要滿足必要的認證要求才可應用。如美國汽車排氣系統零部件的使用壽命已經從1980年的2年4?萬公里增加到目前的6年10萬公里。目前，國內汽車排氣系統用零部件還停留在壽命相對較低的階段，普遍采用的是3年6萬里這個級別。

汽車排氣系統零部件用鋼的使用均需要通過汽車主機廠和零部件供應商的材料認證、加工認證及汽車路試認證等相關認證流程，材料只有滿足了抗腐蝕性、成型性、加工及路試壽命周期模擬試驗才可以批量使用。國內汽車排氣系統超純鐵素體不銹鋼可供貨的鋼廠有寶鋼和太鋼。
