液壓拉伸成形過程的工具設置為液壓腔和模具，復合拉深拉伸成形是通過適當?shù)牡毒咴O(shè)計和精確的坯料流動控制，雙毛坯液壓成形方法也稱為枕形成形或平行板液壓成形，本文興迪源機械帶來液壓拉伸成形、復合拉深拉伸成形及雙毛坯液壓成形的工藝原理。

一、液壓拉伸成形的工藝原理：

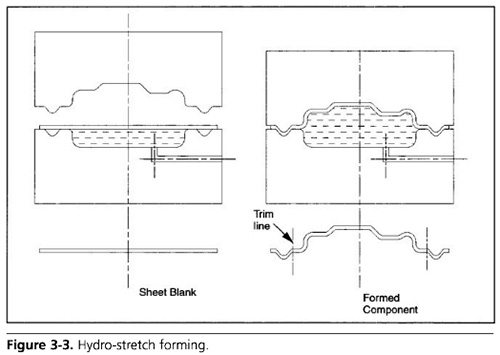

液壓拉伸成形過程的工具設置為液壓腔和模具，如圖3-3所示。模具可以在下部或壓力機的上部位置。

一旦坯料放在工具上，它就被壓邊器和鎖芯固定住。

流體室中的壓力被主動增加，以將毛坯拉伸到模具形狀。使用該工藝獲得的拉伸深度取決于材料的成形性能。

二、復合拉深拉伸成形的工藝原理：

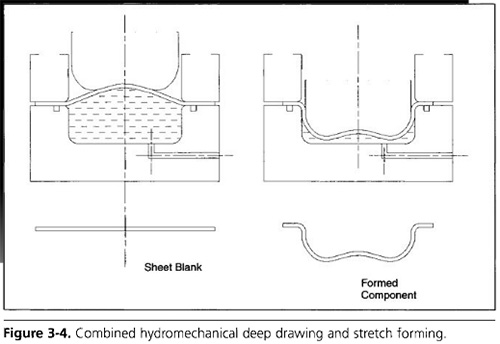

復合拉深拉伸成形是通過適當?shù)牡毒咴O(shè)計和精確的坯料流動控制，拉伸成形和拉深操作可以在同一設置中組合，如圖3-4所示。

這種組合方法更適合于車身結構面板，金屬板的拉伸會使部件的大部分表面區域產生均勻的應變，從而提高工作強度和抗凹痕性。

筆劃的深拉伸部分可以獲得更高的繪制深度，使該方法非常適合復雜的幾何形狀。

通過將流體放在A級或優質表面上，這種金屬板液壓成形方法可以生產出高質量的A級表面。

三、雙毛坯液壓成形的工藝原理：

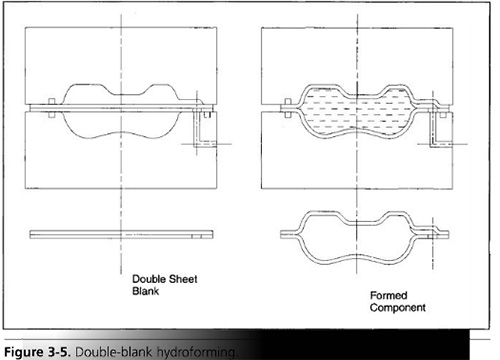

雙毛坯液壓成形方法也稱為枕形成形或平行板液壓成形，如圖3-5所示。在上下模之間放置兩個圍繞外圍焊接的已開發的鈑金坯料。

然后將流體壓力引入坯料中間，將材料拉伸成形到模具型面。該方法可用于生產不同長度線的組裝和全封閉截面，如圖3-6所示，每個毛坯的厚度可以不同，以滿足質量和結構性能要求。

通過改進的壓邊力控制，可以通過焊接邊緣毛坯來控制法蘭寬度或消除法蘭。

此方法的可能應用包括完全封閉的組件，如燃油箱、結構橫梁和不能由管道構成的組件。
