精沖技術的起源與發展

精沖技術1935年起源于瑞士，直至1960年前后才始用于生產。精密沖裁技術簡稱精沖技術，是在普通沖裁的基礎上，為了消除普通沖裁的缺陷，提高沖件質量而發展起來的。精沖技術組合了沖壓技術的經濟性和一般機械加工方法的高精度，在不少場合可取代鑄造加工、鍛壓加工、車加工、鉆加工、磨加工等工藝。如今已發展成精密沖裁和板材成形技術相結合的一種制造精密、復雜沖壓件的高效而經濟的加工技術，是當今沖壓工藝中的尖端成形技術。

沖裁是沖壓工藝的分離工序，如圖一所示。它和其他沖壓工序一樣，生產率高，材料利用率高，能量消耗少，生產成本低，產品凈形率高（質量輕），強度和剛度好，容易實現自動化生產。由于這些優點，沖裁在各機械工業部門廣泛應用。

①?zèng)_頭；②坯料；③下模

圖一 普通沖裁原理示意圖

然而，由于沖裁過程的加工特性，普通沖裁時沖頭①和凹模③模腔的間隙較大，即沖頭①的外徑尺寸小于凹模③模腔的內徑。在沖壓過程中，板料②發生拱彎，板料②在還沒完全剪斷前就被撕斷。因此在剪切面上有大約三分之二的撕裂帶，剪切面的品質和精度不能滿足某些沖裁件的技術要求。在這種情況下，普通沖裁只能制坯，對普通沖裁件還需進行后續機械加工。在沖壓生產薄片齒輪時，一件一件在進行機械加工生產顯然不合時宜，這樣不僅效率很低，成本高，品質還不盡人意，而且不穩定。

于是后來人們沖裁制坯后鉆孔，鉸中心孔；再用一根具有一定精度的芯棒，按一定的配合要求將多片沖裁后鉸了中心孔的坯料穿套在一起進行滾齒。這種加工方法生產零件仍然效率低，成本高，加工品質也不能滿足生產要求。

人們?cè)谏a(chǎn)實踐中逐步摸索和反復試驗，力圖尋求既具有沖裁工藝的固有優點，又能獲得剪切面品質高、精度也高的沖裁方法。

①?zèng)_頭；②板料；③下模；

④壓邊圈；⑤反向加壓柱塞

圖二 精密沖裁原理示意圖

圖二為一般壓板精沖原理示意圖。在沖壓前壓板先將板料壓緊。沖頭①和凹模③模腔的間隙小，甚至為零（即無間隙），為負（沖頭直徑大于凹模模腔直徑），也就是說沖頭①的外徑尺寸等于或大于凹模③模腔的內徑。在沖裁過程中，板料不發生拱彎，板料被完全剪斷，因而截面斷口光潔。人們把這樣的沖裁就叫做精密沖裁，簡稱精沖。

圖三 精密沖裁件（下）

與普通沖裁件（上）的剪切面

圖三為精密沖裁件和普通沖裁件剪切面品質的比較。

精沖技術在汽車工業中的應用

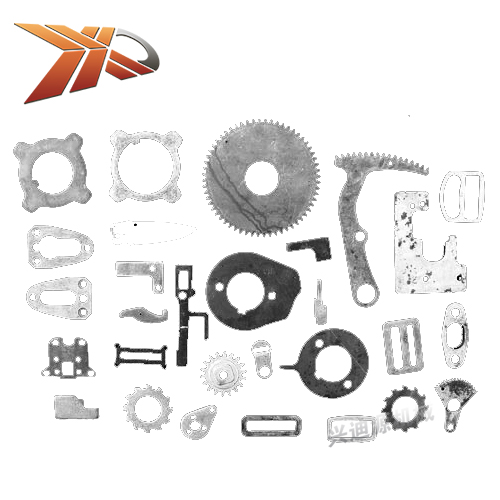

精沖技術的應用行業有汽車、摩托車、計算機、錄像機、通訊設備、飛機制造業、家電產品、辦公機械、光學元件、建筑業等。經過幾十年的發展，目前全世界已有45個國家、共約360個公司在采用精沖技術，共有精沖機3600~4000臺，用精沖生產的零件有接近約10000多種。

由于精沖工藝具有產品質量好，生產效率高，生產成本較低，可精化零件結構從而減輕零件重量等許多優點，因此精沖工藝在汽車工業中得到了廣泛應用。據統計，一輛汽車（轎車）上約有40~100種精沖零件，它包括在下列總成中：

（1）剎車裝置：剎車蹄片、鋼背、腹板、調節齒板、棘輪、棘爪、左右拉臂、左右杠桿、支承塊、棘爪齒板、操縱桿支架等；

（2）門鎖：鎖扣板、卡板、門板、保險塊、凸輪、鎖匙、棘輪、固定板等；

（3）座椅及安全帶：座椅調角器、行星齒輪、偏心塊、齒輪圓盤、把手、齒板、棘輪、帶扣等；

（4）電機：平板、凸輪軸齒輪、離心配重、蓋板、法蘭盤、固定板、凸輪、齒板、前板、側板等；

（5）傳動系統：扇形齒輪、圓盤、杠桿、閥板、鎖緊環、離合器環、離合器圓盤、棘輪、凸輪板、控制桿、控制凸輪、同步環、離合器法蘭盤、輪毅、中間杠桿、安裝板等；

（6）變速箱：各種撥叉等；

（7）玻璃升降器：扇形齒板等；

（8）化油器：凸輪盤等；

（9）減振器：十字環墊、調整墊片等；

（10）座板：離合器圓盤、輪毅、齒輪隔板、法蘭盤凸輪、杠桿、齒輪圓盤等；

（11）換向機構：側蓋、法蘭盤等；

（12）車門限位裝置；

（13）空調壓縮機：進氣閥、排氣閥、閥板等。

我國汽車工業應用精沖技術的概況

在我國精沖技術起步較晚，汽車工業采用精沖工藝批量生產精沖零件始于上世紀90年代初。而經過十多年的發展，總算取得了可喜的成績。

首先，從宏觀市場來看由于采用了精沖技術，使原來許多需要從國外進口的精沖零件以及包含精沖件的好多總成（部件）逐步實現了國產化。例如，制動器、座椅調角器、安全帶及防抱死制動裝置（ABS）等?，F(xiàn)在國內生產的（汽車）精沖零件品種已有幾百種，為各高新技術的總成（部件）實現國產化創造了條件，既節約了大量外匯，又大大降低了成本，從而推動了我國汽車工業的迅猛發展。

其次，從生產精沖件的廠家來看，由原計劃精沖件集中在一家生產廠的設想已變成由十多個廠家來生產了。這里除了有專門生產精沖零件的專業廠外，還有好多個生產汽車部件（總成）的廠家他們自己生產精沖零件，然后裝配成總成（部件）后，提供給汽車廠裝車。形成這種生產組織結構，是市場經濟下不以人們意志而轉移的客觀規律決定的。應該說它基本上能適應目前國內汽車生產的需求。

采用精沖技術首先要有具有三個力（沖裁力、壓料力和反壓力）的精沖壓力機，一般是計算機控制，自動送料、自動噴油、自動分離沖件，還有各種防護保險裝置。精沖機生產效率高，每分鐘可沖幾十次，但設備昂貴，所以生產批量小不經濟。

從精沖模具的設計與制造能力來看，目前國內各精沖件生產廠都有一支有經驗的模具設計與制造技術隊伍，都有一些精密的模具加工和檢測設備，因此，自行設計、制造和維修精沖模具，基本上能滿足目前生產和開發的需要。這是我國精沖界十多年來取得上述成績的重要保證。

以下為我司興迪源機械研發制造的

XD-Y26系列框架式高效精沖液壓設備

▼

其將精沖與冷成形有機結合，

在大批量生產立體成形零件、

復雜幾何形狀零件、

厚板料零件等方面具有顯著優勢。

適用于汽車、摩托車、電子工業

和五金零件等精密沖裁工藝，

取代由普沖、機加工、鍛造、

鑄造和粉末冶金加工的零件。

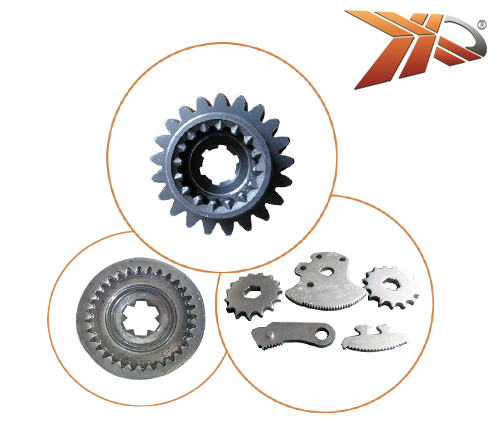

主要產品有自行車和摩托車的鏈輪、

汽車座椅齒輪、門鎖扇形齒輪、

管材端部法蘭盤等。



對我國汽車工業應用精沖技術的展望

（1）精沖技術得到進一步普及；

（2）精沖市場進一步擴大；

（3）國產的精沖機（裝置）被更廣泛地采用；

（4）原材料基本實現國產化；

（5）生產精沖件的隊伍將更壯大；

（6）模具鋼材市場良好；

（7）將涌現一批質量信得過的鍛造廠和熱處理廠；

（8）同行業之間有計劃的交流和協作，促進行業不斷發展和提高。
